如何确定绞合线的绞合节距?节距大小对性能有何影响?

2024-09-30 11:56:35
0

确定绞合线的绞合节距需要考虑多个因素,而节距大小对绞合线的性能有着重要影响。

一、确定绞合节距的方法

根据应用需求确定:

信号传输:对于高频信号传输应用,如通信电缆、射频电缆等,通常需要较小的绞合节距。这是因为较小的节距可以减少信号的反射和衰减,提高信号传输的质量和稳定性。例如,在高速数据传输的网络电缆中,绞合节距可能在几毫米到十几毫米之间,以确保信号的完整性。

电力传输:在电力传输领域,绞合节距的选择主要考虑电流容量和电压等级。较大的电流需要较大的导体截面积,此时可以选择较大的绞合节距,以提高生产效率和成本。同时,对于高电压等级的电力电缆,需要考虑电场分布和绝缘性能,绞合节距的选择也会受到影响。

机械强度要求:如果绞合线需要承受较大的拉力、弯曲力或扭转力等机械应力,那么需要选择适当的绞合节距来确保其机械强度。较小的节距可以增加绞合线的柔韧性和抗弯曲能力,但可能会生产效率和增加成本。相反,较大的节距可以提高生产效率,但可能会机械强度。因此,需要根据具体的机械强度要求来平衡节距的选择。

考虑导体材料和规格:

导体材料:不同的导体材料具有不同的物理特性和机械性能,这也会影响绞合节距的选择。例如,铜导体具有良好的导电性和柔韧性,适合较小的绞合节距;而铝导体相对较硬,可能需要较大的绞合节距以提高柔韧性。

导体规格:导体的截面积和直径也会影响绞合节距的选择。较大截面积的导体可以选择较大的绞合节距,而较小截面积的导体可能需要较小的节距。这是因为较小截面积的导体更容易受到弯曲和扭转的影响,需要更小的节距来增加其柔韧性和抗弯曲能力。

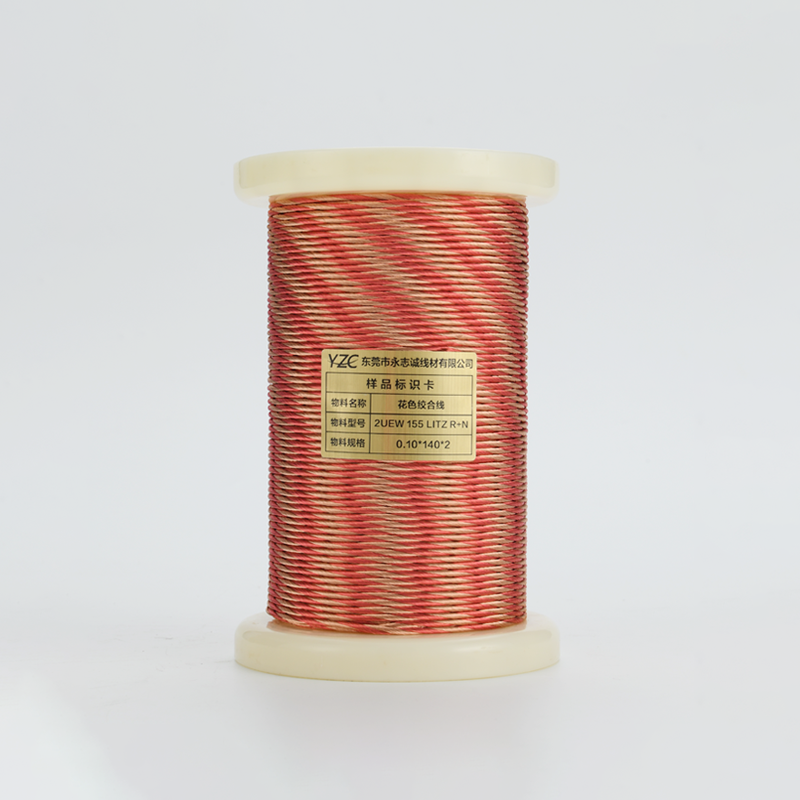

绞合线

参考行业标准和经验:

行业标准:在确定绞合节距时,可以参考相关的行业标准和规范。这些标准通常会根据不同的应用领域和产品类型,给出绞合节距的范围和要求。例如,电线电缆行业的标准标准中,会对不同类型的电缆的绞合节距进行规定,以确保产品的质量和性能。

经验数据:可以参考以往的设计经验和实际应用案例,了解不同绞合节距对产品性能的影响。通过分析和比较不同节距下的性能数据,可以确定适合当前应用需求的绞合节距。同时,也可以与同行交流和分享经验,获取更多的参考信息。

二、节距大小对性能的影响

电气性能方面:

信号传输质量:较小的绞合节距可以减少信号的反射和衰减,提高信号传输的质量和稳定性。这是因为较小的节距可以使绞合线的电感和电容更加均匀,减少信号在传输过程中的失真和干扰。例如,在高频信号传输中,较小的节距可以信号的传输和相位误差,提高信号的传输速度和精度。

阻抗匹配:绞合节距的大小会影响绞合线的阻抗特性。合理选择节距可以使绞合线的阻抗与连接的设备或系统相匹配,减少信号反射和能量损失。例如,在射频电路中,需要根据特定的频率和阻抗要求来选择合适的绞合节距,以确保信号的传输效率和功率容量。

电磁兼容性:适当的绞合节距可以提高绞合线的电磁兼容性,减少对外界电磁干扰的对其他设备的干扰。较小的节距可以使绞合线的磁场更加均匀,磁场辐射和感应电流,从而提高电磁兼容性。

机械性能方面:

柔韧性和抗弯曲能力:较小的绞合节距可以增加绞合线的柔韧性和抗弯曲能力。这是因为较小的节距可以使绞合线在弯曲时更加容易变形,减少应力集中和导体断裂的风险。例如,在需要频繁弯曲和移动的应用中,如机器人电缆、拖链电缆等,通常会选择较小的绞合节距,以提高电缆的使用和可靠性。

抗拉强度:绞合节距的大小也会影响绞合线的抗拉强度。较大的节距可以提高绞合线的抗拉强度,因为较大的节距可以使导体之间的接触面积更大,增加摩擦力和凝聚力。然而,过大的节距也可能会导致绞合线的柔韧性,容易在弯曲和扭转时发生断裂。因此,需要根据具体的应用需求来平衡抗拉强度和柔韧性的要求。

耐磨性和耐腐蚀性:绞合节距的大小还会影响绞合线的耐磨性和耐腐蚀性。较小的节距可以使绞合线的表面更加光滑,减少与外界物体的摩擦和磨损。同时,较小的节距也可以使绞合线的导体之间更加紧密,减少水分和腐蚀性物质的侵入,提高耐腐蚀性。

生产工艺和成本方面:

生产效率:较大的绞合节距可以提高生产效率,因为较大的节距可以使绞合线在生产过程中更容易成型和加工。例如,在绞合机上,较大的节距可以减少绞合头的旋转次数和导线的移动距离,提高生产速度。然而,过大的节距也可能会导致绞合线的质量不稳定,需要更加严格的质量控制。

成本控制:绞合节距的大小也会影响生产成本。较小的节距需要更多的导线和更高的加工精度,因此成本相对较高。而较大的节距可以减少导线的使用量和加工难度,成本。但是,在选择绞合节距时,不能仅仅考虑成本因素,还需要综合考虑性能和质量要求。
